Plateforme intégrée de réseau et de conversion de signal

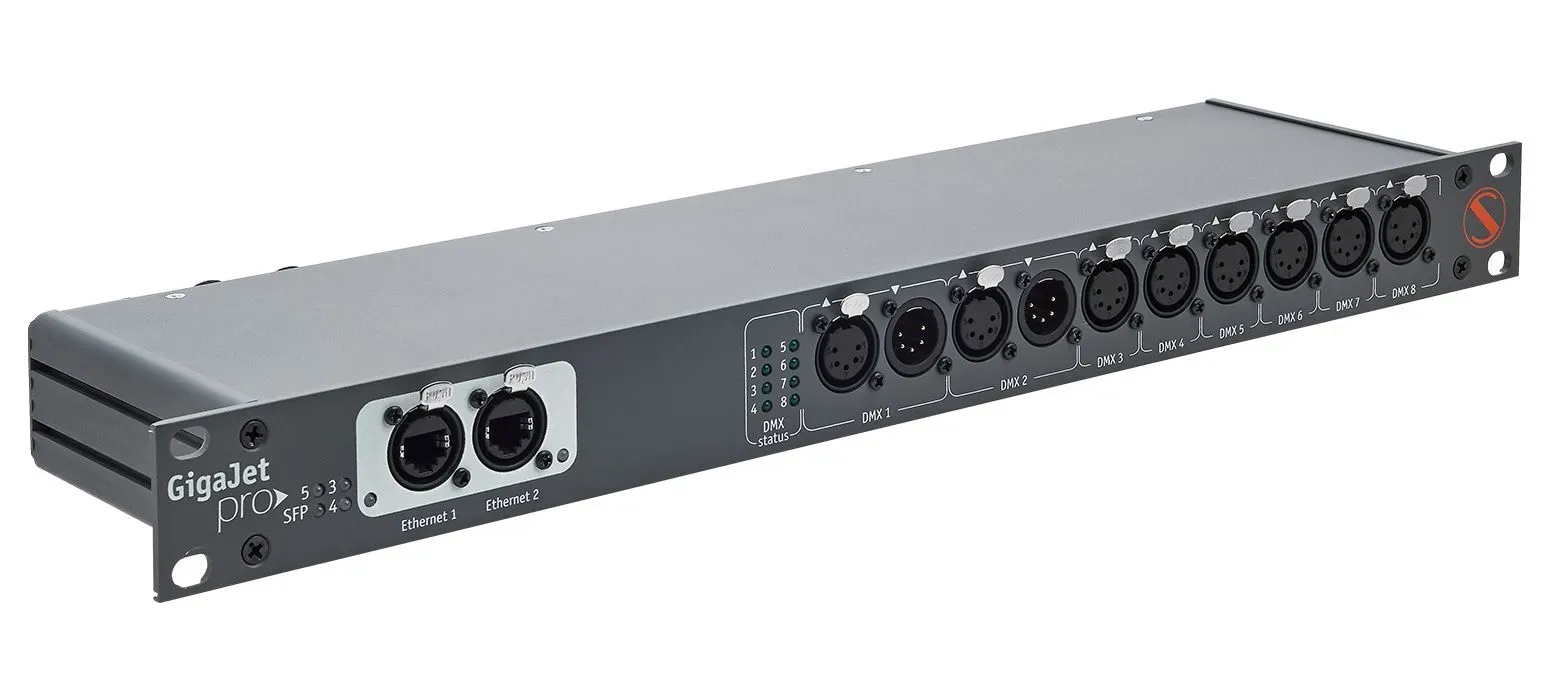

GigaJet Pro est un convertisseur Ethernet/DMX intelligent avec des fonctions de fusion et de sauvegarde des données. Il est conçu pour contrôler les équipements d'éclairage basés sur DMX512.
GigaJet Pro prend en charge la communication basée sur DMX512, RDM (ANSI E1.20), ArtNet (1, 2, 3, 4), sCAN (Project, Release), KiNet (v1, v2), RTTrPL et Ethernet dans une variété de combinaisons de réception/transfert de signaux.
L'appareil peut être alimenté (à des fins de redondance) soit en parallèle à partir du réseau électrique de 110/250 V, soit via PoE (Power over Ethernet selon la norme IEEE 802.3af).
Un équipement Ethernet supplémentaire est connecté via le commutateur intégré cinq ports de 10/100/1000 Mbps avec convertisseur de média intégré par module SFP. Deux ports DMX traversants (TRUE) sont utilisés pour la communication DMX. En cas d'urgence, le convertisseur est équipé d'une entrée à double déclenchement.
Le matériel peut être configuré via l'interface Web, l'utilitaire de paramétrage ArtGate, un logiciel tiers prenant en charge le protocole ArtNet ou le logiciel ARISTO.
GigaJet 20 Pro est conçu pour être installé dans un rack 19". La hauteur du convertisseur est de 1U.
Supports RDM
Supports RDMSupport complet RDM E1.20 (contrôleur/répondeur), contrôle et communication bidirectionnels qui simplifient l'entretien de votre système d'éclairage.
UltraDémarrer
UltraDémarrerDispositif prêt en moins de 3 secondes après l'alimentation électrique.
Ports isolés galvaniquement
Ports isolés galvaniquementIsolation complète de chaque port pour créer une protection fiable contre les surtensions électriques
Commutateur Ethernet Gigabit
Commutateur Ethernet GigabitCommutateur Ethernet 10/100/1000 Base-TX pour une connectivité réseau à haut débit
Power over Ethernet
Power over EthernetPoE 802.3af mode A, B : le câble réseau peut transporter une alimentation, seule la connexion réseau peut être établie
2 adresses IP par appareil
2 adresses IP par appareilChaque appareil possède une IP maître supplémentaire qui garantit une connexion réussie
Interface Web conviviale
Interface Web convivialeUne interface web simple qui fonctionne exactement comme l'utilisateur s'y attend.
Émetteur de secours
Émetteur de secoursCet appareil peut être utilisé comme émetteur de secours pour garantir une infrastructure d'installation sans faille
Entrée de déclenchement
Entrée de déclenchementScénarios prédéfinis déclenchés par des événements et des alarmes externes
Facteur de forme Rack 1U 11 cm de profondeur avec protection IP20
Maintien des performances sous tension jusqu'à 305 V
Prend en charge un port TRUE DMX
Prend en charge cinq ports Ethernet
Prend en charge les protocoles DMX512, ArtNet (1,2,3,4),
RDM (ANSI E1.20), sACN (Projet, Publication),
KiNet (v1, v2), RTTrPL
Indication intelligente des modes de fonctionnement
Fonction de filtrage du protocole RDM (ANSI E1.20)
Fonction de sauvegarde pour les profils de réglage
Isolation galvanique des ports DMX
Prise en charge IP fixe pour accéder aux paramètres
Interface web intuitive
Prend en charge divers modes de fusion tels que
HTP, LTP, AUTO, PRIORITÉ
Prend en charge un module SFP
Prend en charge deux entrées de déclenchement pour des événements et alarmes externes
Fonction de refroidissement libre sans utilisation de ventilateurs et trous dans le boîtier
Connecteur d'alimentation powerCON TRUE1
- Mécanique
Boîtier : Rack 1U court
Matériel : métal
Dimensions, mm : 482,6 (L) x 43,6 (H) x 125,5 (P)
Poids : 1,2 kg
Montage : dans un rack, 1 module- Énergie et Électrique
Alimentation électrique : ~ 100-250 V, 50/60 Hz, PoE
Consommation électrique maximale : 5W- Environnement
Températures de fonctionnement : 0 ... + 60 ° C
Températures de stockage : -50 ... + 70 ° C
Humidité relative max. : 95%
Indice de protection (IP) : IP 20
Certificats : Conforme CE, RoHS
Garantie : 36 mois- Contrôle / Connexions de données
Protocoles pris en charge : DMX512, RDM, ArtNet I, II, III, IV,
sACN brouillon, version, KiNet v1, v2, RTTrPL
Taux de rafraîchissement des données DMX : 44Hz
- Entrées / Sorties
Ports DMX: 8
Connecteurs DMX: 2 XLR (5) M, 8 XLR (5) F
Ports Ethernet: 5 (10/100/1000 Base-TX), PoE
Connecteurs Ethernet: RJ-45 / etherCON
Connecteurs optiques: 1 SFP
Connecteurs de déclenchement: bloc terminal- Configuration / Indication
Configuration : interface web, paramètres ArtGate
Indicateurs : LED pour DMX, Ethernet et en-tête SFP- Contenu du colis
GigaJet Pro
Bornes de connexion
- GigaJet Pro
- GJP-5-8D5EF
- 5060452244617
